发布时间：2019-06-26 17:31:50

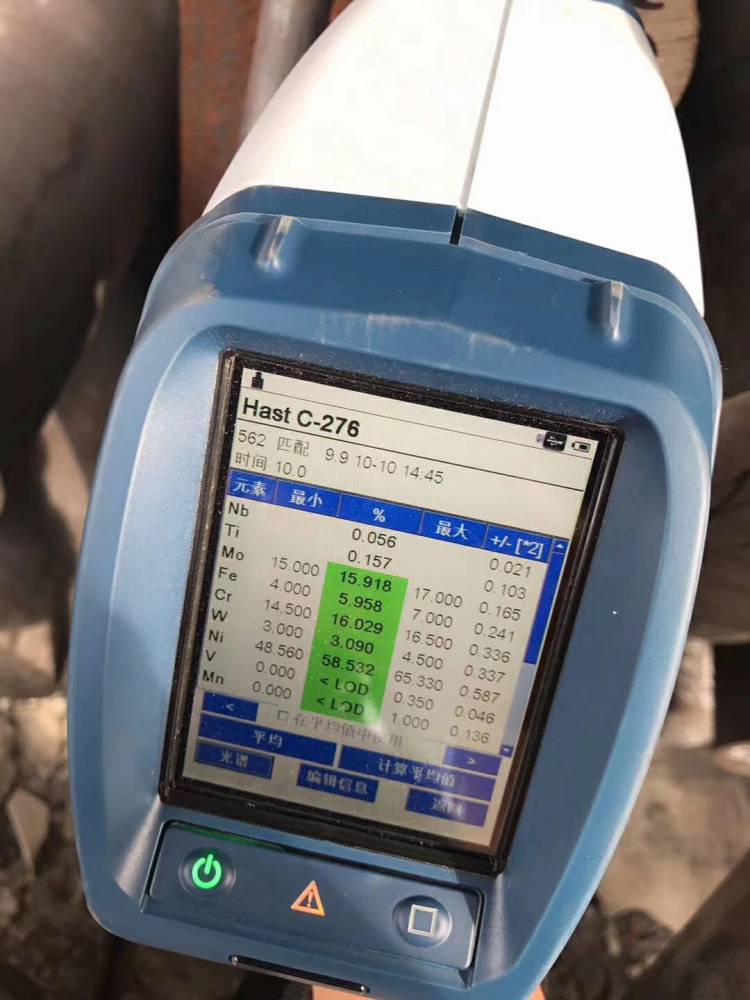

C-276、C-22都是哈氏合金系列，是哈氏合金的牌号，属于高镍-钼-铬系镍基合金。它是现代金属材料中最耐蚀的一种。主要耐湿氯、各种氧化性氯化物、氯化盐溶液、硫酸与氧化性盐，在低温与中温盐酸中均有很好的耐蚀性能。其特点具有一般奥氏体钢的通性，可以采用不锈钢的焊接方法。
一般来说，哈氏合金系列同种母材之间焊接，都选用自身搭配的焊材，如C22镍基专用牌号如下：焊丝ERNiCrMo-10或焊条ENiCrMo-10；C276镍基专用焊材牌号：焊丝ERNiCrMo-4或焊条ENiCrMo-4。
一般情况下，316不锈钢之间焊接选用焊条：用E309MoL-26电焊条，通常不锈钢与碳钢之间进行焊接，可使用不锈钢焊丝焊条。
而316L不锈钢、碳钢与C-276焊接需使用C-276镍基专用焊丝ERNiCrMo-4或焊条ENiCrMo-4。不适宜用不锈钢焊丝焊条。
镍合金焊条的主要用途：是用于焊接有耐热、耐蚀要求的镍基合金，也可用于一些难焊合金、异种钢的焊接及堆焊。因而 ENiCrMo-4 焊条，可用于焊接C-276合金及大多数其它镍基合金。
注意事项如下：
1、镍基合金焊接熔池十分粘稠且熔深较浅，增加焊接电流不能明显改善金属的流动性及加大熔深。
2、与焊接碳钢、不锈钢通常形成的凹形焊道不同，镍基合金的焊道表面呈明显的凸出型。为防止结晶开裂特别是焊接根部***层结晶开裂，可采用小电流多填充焊接金属的方式消除。
3、手工钨极氩弧焊接操作时候，焊材不应该直接浸入熔池，应使焊材位于钨极的前方，边融化边送进，焊材的端头部分始终处于氩气保护之中。
4、镍基焊材流动性较差以及电流不宜过大，焊接速度慢，焊接时候应精细控制。
5、焊接时候，无论是打底焊、层间焊，还是盖面焊接，焊接背面一定要全程氩气保护以防止焊接部位被氧化。
6、不同材料的冷作硬化倾向不同，比如镍基合金C276就比碳钢、不锈钢的冷作硬化倾向高1~2倍，因此焊接如果不注意控制则容易发生弯曲。
7、异种钢本身强度就不同，注意焊接后根部应力开裂。
